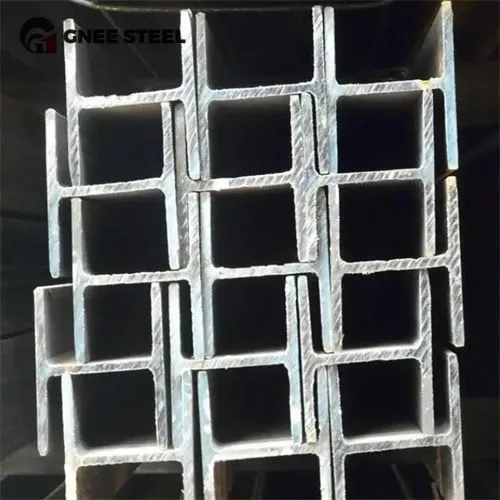

وسیع فلانج بیم W18X71 W18X76 اسٹیل ڈھانچہ
W18x71 اسٹیل ایچ بیم
گہرائی (د): 18.5 میں (تقریبا 470 ملی میٹر)
فلانج کی چوڑائی (بی ایف): 7.64 میں (تقریبا 194 ملی میٹر)
flange موٹائی (TF): 0. 810 in (تقریبا. 20.6 ملی میٹر)
ویب موٹائی (TW): 0. 495 ان (تقریبا 12.6 ملی میٹر)
کراس سیکشنل ایریا (A): 20.9 مربع ان (تقریبا 134.8 مربع سینٹی میٹر)
وزن: 71 پونڈ/فٹ (تقریبا 105 105.7 کلوگرام/میٹر)
W18x76 H بیم
گہرائی (د): 18.2 میں (تقریبا 462 ملی میٹر)
فلانج کی چوڑائی (BF): 11. 0 in (تقریبا. 279 ملی میٹر)
flange موٹائی (TF): 0. 680 in (تقریبا. 17.3 ملی میٹر)
ویب موٹائی (TW): 0. 425 in (تقریبا. 10.8 ملی میٹر)
کراس سیکشنل ایریا (A): 22.3 IN2 (تقریبا 14 143.9 سینٹی میٹر 2)
وزن: 76 پونڈ/ایف ٹی 2 (تقریبا 113.1 کلوگرام/ایم 2)
W18x76 کی فلانج کی چوڑائی W18X71 (11. 0 in. بمقابلہ 7.64 ان.) کے مقابلے میں نمایاں طور پر وسیع ہے ، جس کا مطلب ہے کہ اس میں زیادہ پس منظر استحکام ہے۔
W18X71 میں موٹی فلانگس اور ویب ہیں ، جبکہ W18X76 میں چاپلوسی کا حص section ہ ہے اور یہ قدرے بھاری ہے۔
اسٹیل ایچ کالم مکینیکل خصوصیات
W18X71 اور W18X76 H کے سائز والے اسٹیل کی مکینیکل خصوصیات کا استعمال اسٹیل کے مواد پر ہوتا ہے۔ مثال کے طور پر ASTM A992 (عام اعلی طاقت والے کم-ally اسٹیل) کے لئے عام پیرامیٹرز۔
پیداوار کی طاقت (مالی سال): 50 KSI (تقریبا 345 MPa)
ٹینسائل طاقت (فو): 65 KSI (تقریبا 448 MPa)
لچکدار کا ماڈیولس (ای): 29 ، 000 KSI (تقریبا 200 جی پی اے)
سیکشنل پراپرٹیز (جڑتا اور ماڈیولس کا لمحہ)
W18X71 H سیکشن اسٹیل:
جڑتا IX کا لمحہ (مضبوط محور کے بارے میں): 1330 in⁴ (تقریبا 553 ، 000 cm⁴)
جڑتا iy کا لمحہ (کمزور محور کے بارے میں): 88.9 in⁴ (تقریبا 37 ، 000 cm⁴)
سیکشن ماڈیولس ایس ایکس: 144 ان (تقریبا 2360 سینٹی میٹر)
پلاسٹک ماڈیولس زیڈ ایکس: 163 in³ (تقریبا 26 2670 سینٹی میٹر)
W18X76 H بیم ڈھانچہ:
جڑتا ix کا لمحہ: 1330 in⁴ (تقریبا 553 ، 000 cm⁴)
جڑتا کا لمحہ IY: 209 in⁴ (تقریبا 87 ، 000 cm⁴)
سیکشن ماڈیولس ایس ایکس: 146 in³ (تقریبا 2390 سینٹی میٹر)
پلاسٹک ماڈیولس زیڈ ایکس: 166 in³ (تقریبا 27 2720 سینٹی میٹر)
تجزیہ: W18X76 کا IY (inertia کا کمزور محور لمحہ) W18X71 کے مقابلے میں بہت زیادہ ہے ، جس سے یہ ظاہر ہوتا ہے کہ اس میں پس منظر کے موڑنے کے خلاف مضبوط مزاحمت ہے اور ایسے منظرناموں کے لئے موزوں ہے جس میں زیادہ پس منظر کی حمایت کی ضرورت ہوتی ہے۔
H بیم کے مواد کی خصوصیات اور فوائد
اعلی طاقت سے وزن کا تناسب: ایچ بیم کے کراس سیکشن ڈیزائن کو بہتر بنایا گیا ہے ، جس میں عام I-بیم سے زیادہ طاقت اور بوجھ اٹھانے کی صلاحیت زیادہ ہے۔
آسان تعمیر: وسیع اور فلیٹ فلانج ویلڈنگ اور بولٹنگ کے لئے آسان ہے ، جو تعمیراتی کارکردگی کو بہتر بناتا ہے۔
معاشی: ڈیزائن کی ضروریات کو پورا کرنے کی بنیاد کے تحت ، وزن کی تقسیم مناسب ہے اور مادی لاگت کو بچایا جاتا ہے۔
استحکام: ASTM معیاری اسٹیل کا استعمال کرتے ہوئے ، اس میں عمدہ سنکنرن مزاحمت اور تھکاوٹ کی کارکردگی ہے (جس میں جستی یا کوٹنگ کے ذریعہ مزید اضافہ کیا جاسکتا ہے)۔
