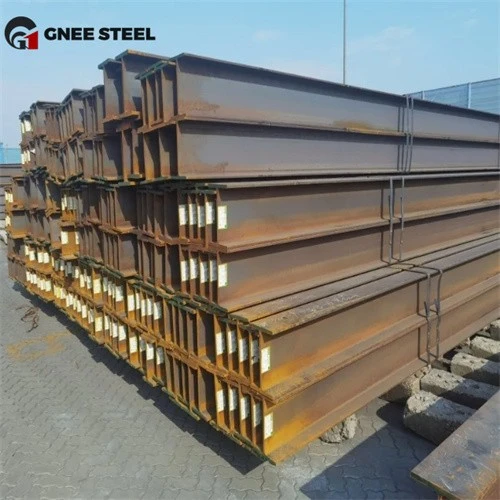

W40X327 W40X331 گرم رولڈ ایچ بیم اسٹیل کالم
W40 × 327 اور W40 × 331 H کے سائز والے بیم امریکی معیاری H کے سائز والے اسٹیل کی W40 سیریز سے تعلق رکھتے ہیں۔ نام میں "W40" کا مطلب یہ ہے کہ اس حصے کی برائے نام گہرائی تقریبا 40 40 انچ ہے ، اور تعداد (جیسے 327) فی فٹ وزن کی نمائندگی کرتی ہے (یونٹ: پاؤنڈ\/فٹ)۔
W40 × 327 H سیکشن اسٹیل بیم
سیکشن اونچائی (د): تقریبا 40 40.79 انچ (تقریبا 1036.1 ملی میٹر)
فلانج کی چوڑائی (بی ایف): تقریبا 12.20 انچ (تقریبا 30 309.9 ملی میٹر)
ویب موٹائی (TW): تقریبا 1.07 انچ (تقریبا 27 27.2 ملی میٹر)
فلانج موٹائی (ٹی ایف): تقریبا 1.93 انچ (تقریبا 49 49. 0 ملی میٹر)
سیکشنل ایریا: تقریبا 96.2 مربع انچ (تقریبا 62064.5 ملی میٹر)
جڑتا کا لمحہ (IX): تقریبا 17 ، 17،700 انچ (تقریبا 7366 × 10⁶ ملی میٹر ، افقی محور)
جڑتا کا لمحہ (IY): تقریبا 68 682 انچ (تقریبا 283.7 × 10⁶ ملی میٹر ، عمودی محور)
وزن فی میٹر: تقریبا 486.61 کلوگرام\/میٹر
وزن فی فٹ: 327 پاؤنڈ
W40 × 331 H پروفائل اسٹیل
سیکشنل اونچائی (ڈی): تقریبا 40 40.87 انچ (تقریبا 1038.1 ملی میٹر)
فلانج کی چوڑائی (بی ایف): تقریبا 12.22 انچ (تقریبا 3 310.4 ملی میٹر)
ویب موٹائی (TW): تقریبا 1.09 انچ (تقریبا 27 27.7 ملی میٹر)
فلانج موٹائی (ٹی ایف): تقریبا 1.95 انچ (تقریبا 49.5 ملی میٹر)
سیکشنل ایریا: تقریبا 97.4 مربع انچ (تقریبا 62838.7 ملی میٹر)
جڑتا کا لمحہ (ix): تقریبا 18 ، 000 انچیس⁴ (تقریبا 7490 × 10⁶ ملی میٹر ، افقی محور)
جڑتا کا لمحہ (IY): تقریبا 69 696 انچ (تقریبا 289.6 × 10⁶ ملی میٹر ، عمودی محور)
وزن فی میٹر: تقریبا 492.56 کلوگرام\/میٹر
وزن فی فٹ: 331 پاؤنڈ
W40 × 327 W40 × 331 W flange بیم سائز کی خصوصیات
1۔ دونوں کی کراس سیکشنل اونچائی ایک جیسی ہے (تقریبا 40 40.8 انچ) ، W40 × 331 کا ویب اور فلجج قدرے گاڑھا ہے ، اور کراس سیکشنل ایریا اور جڑتا کا لمحہ قدرے بڑا ہے۔
2. جڑتا (IX) کا لمحہ زیادہ ہے ، جو مضبوط موڑنے والی مزاحمت کی نشاندہی کرتا ہے اور لمبی مدت کے بیم کے ل suitable موزوں ہے۔
3. فلانج کی چوڑائی (تقریبا 12.2 انچ) پس منظر کی عدم استحکام کے لئے اچھی مزاحمت فراہم کرتی ہے۔
4. عام لمبائی 6 میٹر ، 9 میٹر ، 12 میٹر یا طلب کے مطابق اپنی مرضی کے مطابق ہے۔
W40 × 327 W40 × 331 وسیع متوازی فلانج بیم کا اطلاق
A36 W40 × 327 ، W40 × 331 اسٹیل بیم H: بڑے صنعتی پودوں کے اہم بیم یا کالم ؛ لاجسٹک مراکز ، گودام کے فریم ؛ غیر زہریلا علاقوں میں درمیانے اور کم عروج عمارتیں۔
A572GR50 W40 × 327 ، W40 × 331 H سیکشن اسٹیل: بڑے دور کے پلوں کے اہم بیم (جیسے معطلی کے پل ، کیبل اسٹائڈ پل) ؛ بھاری مشینری سپورٹ ڈھانچے ؛ آف شور پلیٹ فارم ، ونڈ پاور ٹاورز۔
A992 W40 × 327 ، W40 × 331 H کے سائز کا اسٹیل بیم: کور ٹیوب اور اونچی عمارتوں کا بیرونی فریم (جیسے 50 سے زیادہ منزلیں) ؛ بڑے مدت کے اسٹیڈیموں اور نمائش کے مراکز کی چھتیں۔ زلزلے سے متاثرہ علاقوں میں زلزلہ اسٹیل ڈھانچے۔
