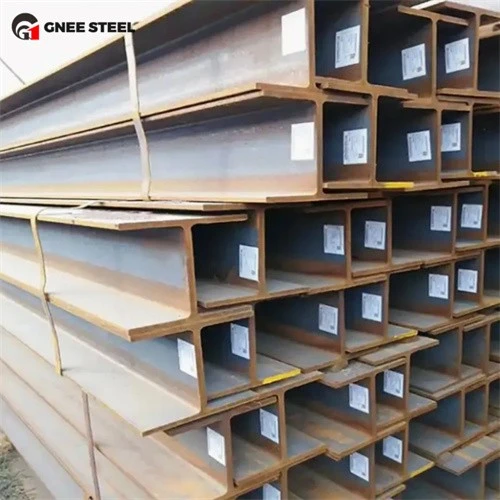

W24X68 W24X76 H سیکشن اسٹیل بیم
میٹریل ایچ بیم کی تصریح سائز کا موازنہ
W24x68 H ٹائپ اسٹیل بیم کی تصریح کا سائز: اونچائی تقریبا 60 602.74 ملی میٹر ہے ، فلانج کی چوڑائی تقریبا 227.71 ملی میٹر ہے ، ویب کی موٹائی تقریبا 10.54 ملی میٹر ہے ، فلانج کی موٹائی تقریبا 14 14 ہے۔
W24X76 H شکل والے اسٹیل بیم کی تصریح کا سائز: اونچائی تقریبا 60 607.57 ملی میٹر ہے ، فلانج کی چوڑائی تقریبا 228.35 ملی میٹر ہے ، ویب کی موٹائی تقریبا 11.18 ملی میٹر ہے ، فلانج کی موٹائی تقریبا 17.27 ملی میٹر ہے ، اور فی میٹر نظریاتی وزن تقریبا 11 113.51 کلوگرام ہے۔
H قسم بیم میٹریل موازنہ
W24X68 W24X76 H شکل والا لوہا بیم عام طور پر A992 ، A36 ، A572GR50 اور دیگر مواد کو اپناتا ہے۔
ان میں سے ، A992 ایک اعلی طاقت کم ہے جو اچھی سختی اور ویلڈیبلٹی کے ساتھ کم ہے۔ A36 قومی معیاری Q235B سے مطابقت رکھتا ہے ، جو ایک عام کاربن ساختی اسٹیل ہے جس میں کچھ طاقت اور سختی ، نسبتا low کم قیمت اور وسیع درخواست ہے۔ A572GR50 قومی معیاری Q355B سے مطابقت رکھتا ہے ، جو اعلی طاقت کے ساتھ اعلی طاقت والے کم آل اللیہ ساختی اسٹیل سے تعلق رکھتا ہے اور اونچائی والے مواقع کے لئے موزوں ہے۔
ساختی طاقت کے لئے تقاضے۔
W24X68 W24X76 H کے سائز والے بیم کی خصوصیات
وسیع فلانج اور اونچی پس منظر کی سختی: جب پس منظر کی طاقت یا سنکی بوجھ کا نشانہ بنایا جاتا ہے تو یہ اخترتی کے لئے بہتر استحکام اور مزاحمت فراہم کرسکتا ہے۔
مضبوط موڑنے والی مزاحمت: موڑنے والی مزاحمت تقریبا 5 ٪ -10 ٪ زیادہ ہے ، جو موڑنے والے تناؤ کو زیادہ مؤثر طریقے سے برداشت کرسکتی ہے اور بڑے بوجھ والے بڑے پیمانے پر ڈھانچے اور اجزاء کے ل suitable موزوں ہے۔
فلانج کی دو سطحیں متوازی ہیں: رابطہ قائم کرنا ، عمل کرنا اور انسٹال کرنا آسان ہے ، اور بولٹ کنکشن ، ویلڈنگ ، وغیرہ کے ذریعہ دوسرے اجزاء کے ساتھ منسلک کیا جاسکتا ہے ، جو تعمیراتی کارکردگی کو بہتر بناسکتے ہیں اور تنصیب کے اخراجات کو کم کرسکتے ہیں۔
اعلی صحت سے متعلق اور چھوٹا بقایا تناؤ: ویلڈیڈ آئی بیم کے مقابلے میں ، اس میں زیادہ جہتی درستگی اور چھوٹا بقایا تناؤ ہے ، جو ویلڈنگ کے مہنگے مواد اور ویلڈ پروسیسنگ کے اخراجات کو بچا سکتا ہے ، اور اسٹیل ڈھانچے کی پیداوار کی لاگت کا تقریبا 30 فیصد بچا سکتا ہے۔
W24X68 W24X76 H سیکشن اسٹیل بیم کے استعمال
مشینری مینوفیکچرنگ ، اسٹیل ڈھانچے انجینئرنگ ، کیمیائی سازوسامان ، الیکٹرو مکینیکل آلات ، تعمیراتی انجینئرنگ ، صنعتی پلانٹس ، ہائی وے برج انجینئرنگ اور دیگر شعبوں میں بڑے پیمانے پر استعمال کیا جاتا ہے۔
مثال کے طور پر ، عمارت کے ڈھانچے میں ، اس کا استعمال اونچی عمارتوں اور بڑے مدت کے پودوں کے فریم ڈھانچے بنانے کے لئے کیا جاسکتا ہے۔ برج انجینئرنگ میں ، اسے گاڑیوں اور پیدل چلنے والوں کا بوجھ برداشت کرنے کے لئے پل کے مرکزی بیم یا معاون ڈھانچے کے طور پر استعمال کیا جاسکتا ہے۔
