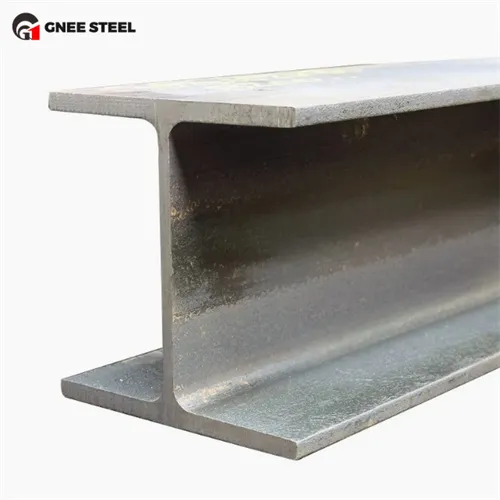

W10X88 W10X100 W10X112 A36/A572GR50/A992 وسیع فلانج بیم

W10X88 ، W10X100 اور W10X112 امریکی معیاری H-Beam (وسیع Flange H-Beam) کی مختلف خصوصیات ہیں۔ ان کے پاس مختلف سائز اور وزن فی فٹ ہیں ، جو انجینئرنگ کی مختلف ضروریات کے لئے موزوں ہیں۔

W10x88 H سیکشن اسٹیل بیم کی وضاحتیں

گہرائی (د): تقریبا 10.99 انچ (279 ملی میٹر)

چوڑائی (فلانج چوڑائی ، بی ایف): تقریبا 10.1 انچ (256.5 ملی میٹر)

ویب موٹائی (TW): تقریبا 0. 68 انچ (17.3 ملی میٹر)

فلانج موٹائی (ٹی ایف): تقریبا 1.035 انچ (26.3 ملی میٹر)

فی فٹ وزن: 88 پاؤنڈ/فٹ (تقریبا 130.7 کلوگرام/میٹر)

W10X100 H طول و عرض کی اسٹیل پروفائل کی وضاحتیں
اونچائی: تقریبا 11.13 انچ (283 ملی میٹر)
چوڑائی: تقریبا 10.1 انچ (256.5 ملی میٹر)
ویب موٹائی: تقریبا 0. 72 انچ (18.3 ملی میٹر)
فلانج موٹائی: تقریبا 1.13 انچ (28.7 ملی میٹر)
فی پاؤں وزن: 100 پونڈ/فٹ (تقریبا 14 148.8 کلوگرام/میٹر)

W10X112 ساختی اسٹیل بیم کی وضاحتیں
اونچائی: تقریبا 11.27 انچ (286 ملی میٹر)
چوڑائی: تقریبا 10.23 انچ (260 ملی میٹر)
ویب موٹائی: تقریبا 0. 775 انچ (19.7 ملی میٹر)
فلانج موٹائی: تقریبا 1.22 انچ (31 ملی میٹر)
فی پاؤں وزن: 112 پونڈ/فٹ (تقریبا 166.6 کلوگرام/میٹر)

مادی موازنہ
A36 H پروفائل اسٹیل: بنیادی کاربن ساختی اسٹیل جس کی پیداوار کی طاقت 36 ، 000 PSI ہے۔
A572 GR50 H اسٹیل پروفائل: 50 ، 000 psi کی پیداوار کی طاقت کے ساتھ اعلی طاقت کم آل اللیہ ساختی اسٹیل۔
A992 H بیم پروفائل: جدید پلوں اور عمارتوں کے ل high اعلی طاقت کا کم ساڑھا ساختی اسٹیل ، جس میں عام طور پر 50 ، 000 اور 65 ، 000 PSI کے درمیان پیداوار کی طاقت ہوتی ہے۔

H بیم سیکشن کے اطلاق کے منظرنامے
W10x88: درمیانے درجے سے بھاری بوجھ والے ایپلی کیشنز کے لئے موزوں ، جیسے بھاری صنعتی پلانٹ ، ملٹی اسٹوری عمارتوں کے مرکزی بوجھ اٹھانے والے اجزاء وغیرہ۔
W10x100: بوجھ برداشت کرنے کی صلاحیت اور سختی کے ل higher اعلی تقاضوں کے حامل مواقع کے لئے موزوں ، جیسے بڑی صنعتی سہولیات ، اعلی عروج عمارتوں کی بنیادی معاونت وغیرہ۔
W10x112: خاص طور پر انتہائی بوجھ کے حالات یا لمبے لمبے ڈھانچے کے لئے موزوں ، جیسے بڑے گوداموں ، جمنازیم ، نمائش مراکز اور دیگر منصوبوں کے لئے جن میں بڑی طاقت اور استحکام کی ضرورت ہوتی ہے۔
