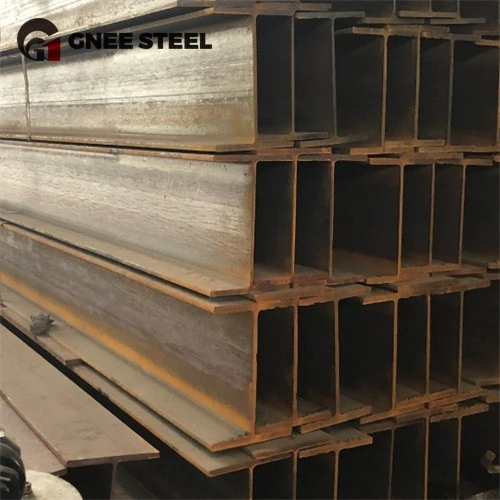

اسٹیل ایچ پروفائل W21X101 W21X111 بیم ڈھانچہ
W21X101 H کے سائز کا اسٹیل
نظریاتی وزن: تقریبا foot 101 پاؤنڈ فی فٹ ، جو میٹرک میں تقریبا 150.6 کلوگرام/میٹر ہے۔
فلانج کی چوڑائی (بی ایف): تقریبا 213 ملی میٹر
کمر کی اونچائی (D): تقریبا 533 ملی میٹر
کمر کی موٹائی (TW): تقریبا 8.9 ملی میٹر
فلانج موٹائی (ٹی ایف): تقریبا 16.3 ملی میٹر
مادی گریڈ: اعلی طاقت والے کم-aloy اسٹیل جیسے A36 ، A572 GR.50 یا A992 عام طور پر استعمال کیا جاتا ہے۔
A36 H کے سائز کا اسٹیل ایک عام کاربن اسٹیل ساختی اسٹیل ہے جس میں اچھی ویلڈیبلٹی ، عمل کی اہلیت اور مکینیکل خصوصیات ہیں ، اور اس کی پیداوار کی طاقت کم از کم 36 ، 000 PSI (تقریبا 250 MPa) ہے۔ A572 GR.50 اور A992 اعلی پیداوار کی طاقت اور بہتر زلزلہ کارکردگی فراہم کرتے ہیں۔
اطلاق: ایسے مواقع کے لئے موزوں ہے جس میں بوجھ اٹھانے کی اعلی صلاحیت اور اچھ cross ی کراس سیکشنل استحکام کی ضرورت ہوتی ہے ، جیسے بڑی عمارتیں ، پل ، بھاری سامان کی بنیادیں وغیرہ۔
W21X111 ساختی اسٹیل ایچ بیم
نظریاتی وزن: فی فٹ تقریبا 111 پاؤنڈ ، جو میٹرک میں تقریبا 165.4 کلوگرام/میٹر ہے۔
فلانج کی چوڑائی (BF): W21X101 سے قدرے وسیع۔
کمر کی اونچائی (D): تقریبا 533 ملی میٹر بھی۔
کمر کی موٹائی (TW): اضافی وزن کی تائید کے لئے W21X101 سے قدرے موٹا ہوسکتا ہے۔
فلانج موٹائی (ٹی ایف): مضبوط مدد فراہم کرنے کے لئے موٹا بھی ہوسکتا ہے۔
مادی گریڈ: W21X101 کی طرح ، اعلی طاقت والے کم-ally اسٹیل جیسے A36 ، A572 GR.50 یا A992 منتخب کیا جاسکتا ہے۔
ایپلی کیشن: اس کے بھاری وزن اور بڑے کراس سیکشنل سائز کی وجہ سے ، W21X111 ساختی ایچ بیم اعلی طاقت اور بوجھ اٹھانے کی گنجائش مہیا کرسکتی ہے ، اور زیادہ مطالبہ کرنے والی ساختی تقاضوں کے لئے موزوں ہے ، جیسے اعلی عروج والی عمارتوں ، لانگ اسپین پلوں یا انجینئرنگ پروجیکٹس کی بنیادی ٹیوب جس میں انتہائی اعلی طاقت کی ضرورت ہوتی ہے۔
A36 اسٹیل ایچ کالم اس کی اچھی جامع خصوصیات کی وجہ سے وسیع پیمانے پر استعمال ہوتا ہے ، جس میں اچھی شکل ، ویلڈیبلٹی اور اعتدال پسند طاقت تک محدود نہیں ہے۔
W21X101 بیم اسٹیل اور W21X111 H کے سائز کا بیم کا اطلاق
W21X101 H قسم بیم کے اطلاق کے منظرنامے
عام تجارتی عمارتیں: ڈیڈ ویٹ میں ضرورت سے زیادہ اضافہ کیے بغیر کافی مدد فراہم کرنے کے لئے فرش بیم یا ثانوی بیم جیسے مقامات میں استعمال ہوتا ہے۔
روشنی سے درمیانی صنعتی پودوں: فریم کے ایک حصے کے طور پر ، ہلکے سے درمیانے درجے کے بوجھ کی ضروریات کی حمایت کرتے ہیں۔
W21X111 H کے سائز کے آئرن بیم کے اطلاق کے منظرنامے
اونچی عمارتیں: خاص طور پر بنیادی ٹیوب یا مین بیم کا حصہ ، جس میں بڑے عمودی اور افقی بوجھ سے نمٹنے کے لئے اعلی طاقت اور سختی کی ضرورت ہوتی ہے۔
لمبی مدت کے پل: پل کے دوران بوجھ اٹھانے والے اجزاء کے لئے استعمال کیا جاتا ہے جس کی وجہ سے ان کی اعلی موڑنے والی طاقت اور استحکام کی وجہ سے ہے۔
بھاری صنعتی پودے: جیسے کیمیائی پودے ، اسٹیل پلانٹ وغیرہ ، ان مقامات کو عام طور پر بھاری سامان اور کاموں کی حمایت کے ل very بہت مضبوط ڈھانچے کی ضرورت ہوتی ہے۔
زلزلے سے فعال علاقوں: اس کی اعلی معیار اور بہتر مکینیکل خصوصیات کی وجہ سے ، W21X111 زلزلہ ڈیزائن کے لئے زیادہ موزوں ہے اور زلزلے کی قوتوں کو بہتر طور پر مزاحمت کرسکتا ہے۔
