UPE متوازی فلینج چینلز

ہاٹ رولڈ ٹیپر فلانج چینل مصنوعات کی تفصیل

UPE متوازی فلانج چینل ایک قسم کا یورپی معیاری چینل سٹیل ہے جس میں اعلیٰ طاقت اور بہترین مکینیکل خصوصیات ہیں، جو بڑے پیمانے پر تعمیراتی اور صنعتی شعبوں میں استعمال ہوتی ہیں۔

UPE اسٹیل چینل سیکشن میں اعلی پیداوار کی طاقت اور تناؤ کی طاقت ہے، بڑے بوجھ کو برداشت کر سکتا ہے، اچھی سنکنرن مزاحمت اور طویل سروس کی زندگی ہے۔

UPE ساختی چینل اکثر پلوں، بحری جہازوں، لفٹنگ اور ٹرانسپورٹیشن مشینری، آلات کی بنیادوں، بریکٹس، فاؤنڈیشن کے ڈھیروں اور دیگر مواقع میں استعمال ہوتا ہے جنہیں بڑے بوجھ اور اثرات کو برداشت کرنے کی ضرورت ہوتی ہے۔

UPE متوازی فلانج چینلز کی مصنوعات کی تفصیلات

شناخت	برائے نام طول و عرض					تفصیل کے لیے طول و عرض					کراس سیکشن	برائے نام وزن 1m	سطح
	h	b	s	t	R	h1	d	Ø	ایمن	ایمیکس	A	G	ال	اے جی
	ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر		ملی میٹر	ملی میٹر	cm2	کلوگرام/میٹر	m2/m	m2/m
یو پی ای 80	80	50	4,0	7,0	10	66	46	-	-		10,1	7,90	0,343	43,45
یو پی ای 100	100	55	4,5	7,5	10	85	65	M12	35	36	12,5	9,82	0,402	41,00
یو پی ای 120	120	60	5,0	8,0	12	104	80	M12	35	41	15,4	12,1	0,460	37,98
یو پی ای 140	140	65	5,0	9,0	12	122	98	M16	35	38	18,4	14,5	0,520	35,95
یو پی ای 160	160	70	5,5	9,5	12	141	117	M16	36	43	21,7	17,0	0,579	34,01
یو پی ای 180	180	75	5,5	10,5	12	159	135	M16	36	48	25,1	19,7	0,639	32,40
یو پی ای 200	200	80	6,0	11,0	13	178	152	M20	46	47	29,0	22,8	0,697	30,60
یو پی ای 220	220	85	6,5	12,0	13	196	170	M22	47	49	33,9	26,6	0,756	28,43
یو پی ای 240	240	90	7,0	12,5	15	215	185	M24	47	51	38,5	30,2	0,813	26,89
یو پی ای 270	270	95	7,5	13,5	15	243	213	M27	48	50	44,8	35,2	0,892	25,34
یو پی ای 300	300	100	9,5	15,0	15	270	240	M27	50	55	56,6	44,4	0,968	21,78
یو پی ای 330	330	105	11,0	16,0	18	298	262	M27	54	60	67,8	53,2	1,043	19,60
UPE 360	360	110	12,0	17,0	18	326	290	M27	55	65	77,9	61,2	1,121	18,32
یو پی ای 400	400	115	13,5	18,0	18	364	328	M27	57	70	91,9	72,2	1,218	16,87

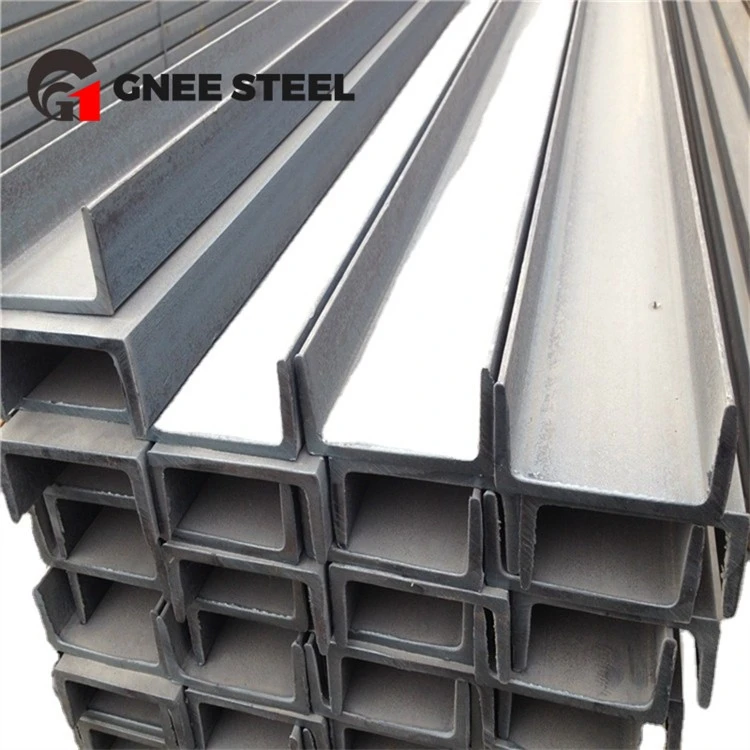

فلینج چینلمصنوعات کی تصویر

اکثر پوچھے گئے سوالات

س: upe چینل کیا ہے؟

A: UPE EN 10365 کے مطابق متوازی flanges کے ساتھ EN 10279: 2000 کے مطابق رواداری کے ساتھ چینل سیکشنز کی مختصر شکل ہے۔ متوازی flanges کے ساتھ UPE سیریز اب سٹینلیس سٹیل میں بھی دستیاب ہے اور UPN سیریز کا ایک بہت ہی دلچسپ متبادل ہے۔

س: یو پی ای اور یو پی این چینلز میں کیا فرق ہے؟

A: دونوں چینلز کے درمیان شکل میں اہم فرق یہ ہے کہ UPN میں ٹیپرڈ فلینجرز ہوتے ہیں، جن میں سے چوڑائی کناروں کی طرف کم ہوتی ہے، جبکہ UPE چینلز میں متوازی فلینجز مستقل چوڑائی کے ساتھ ہوتے ہیں۔ مزید برآں، UPE چینلز کا پروفائل گہرا اور موٹا فلینجز ہوتا ہے۔

سوال: متوازی فلانج چینل کیا ہے؟

A: ان کی شکل کے لیے سی سیکشنز بھی کہا جاتا ہے، متوازی فلینج چینلز (PFC) عام مقصد کے حامل ہاٹ رولڈ اسٹرکچرل اسٹیل چینلز ہیں جو مختلف ساختی اور لوڈ بیئرنگ ایپلی کیشنز میں استعمال ہوتے ہیں، جیسے کہ فرش بیم، پورٹل فریم، کالم، اور ٹریلر۔ فریم

اگر آپ کو upe متوازی فلانج چینل کے بارے میں مزید ضروریات اور سوالات ہیں، تو براہ کرم ہم سے رابطہ کریں!
